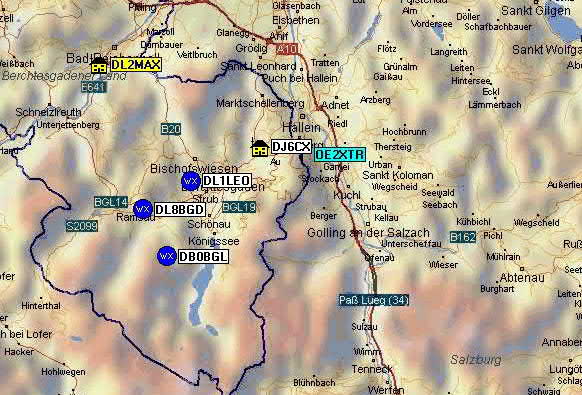

APRS-Wetterstationen
                         im Berchtesgadener Land

I
                                       nach unten


                                                     WX-Station DB0BGL

             Seit August 2019 befindet sich am Standort des 70 cm Multifunktions-Relais DB0BGL
             auf dem Watzmannhaus in 1930 m Höhe eine Peet Bros.Wetterstation Ultimeter 2100 in
             Verbindung mit einem neuem PLX-Digi.
             Die von der Peet Bros.gelieferten Wetterdaten werden in dem PLX-Digi aufbereitet und mit
             einem Wouxum-HFG auf der APRS-Frequenz 144,800 MHz im 10 Minuten Takt abgestrahlt.
.            ....Auf einen Regenmesser wurde verzichtet,da in diesen Höhen meist ein 1/2 Jahr Frost
             herscht und eine Regenmesserheizung wegen dem Solarbetrieb der Relaisstation nicht in
             Frage kommt.
             Der Stromverbrauch der Wetterstation inkl.Funkgerät (HFG) beträgt ca. 40 mA.Die
             APRS-Wetterdaten werden bei DL2MAX in Bad-Reichenhall,etwa 18 Km Luftlinie empfangen
            und alle 15 Min.auf diese Homepage hochgeladen.
             (Specification der Peet Bros.Wetterstation)





                         Ultimeter 2100  WX-Display                                                WX-Display im Schrank

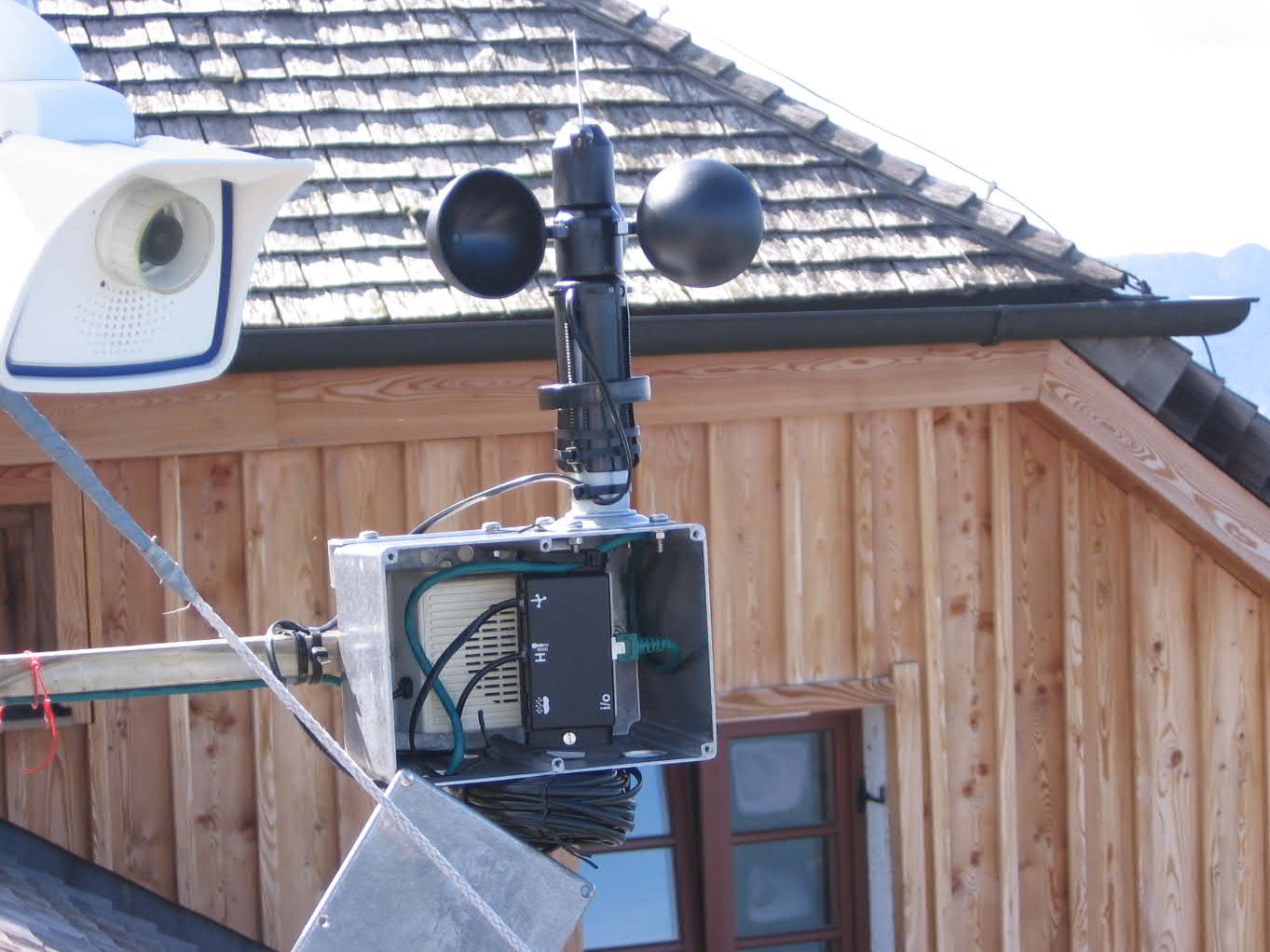

                         Verteiler Box mit Feuchte u.Temperatur Sensor, und oberhalb der Windmesser

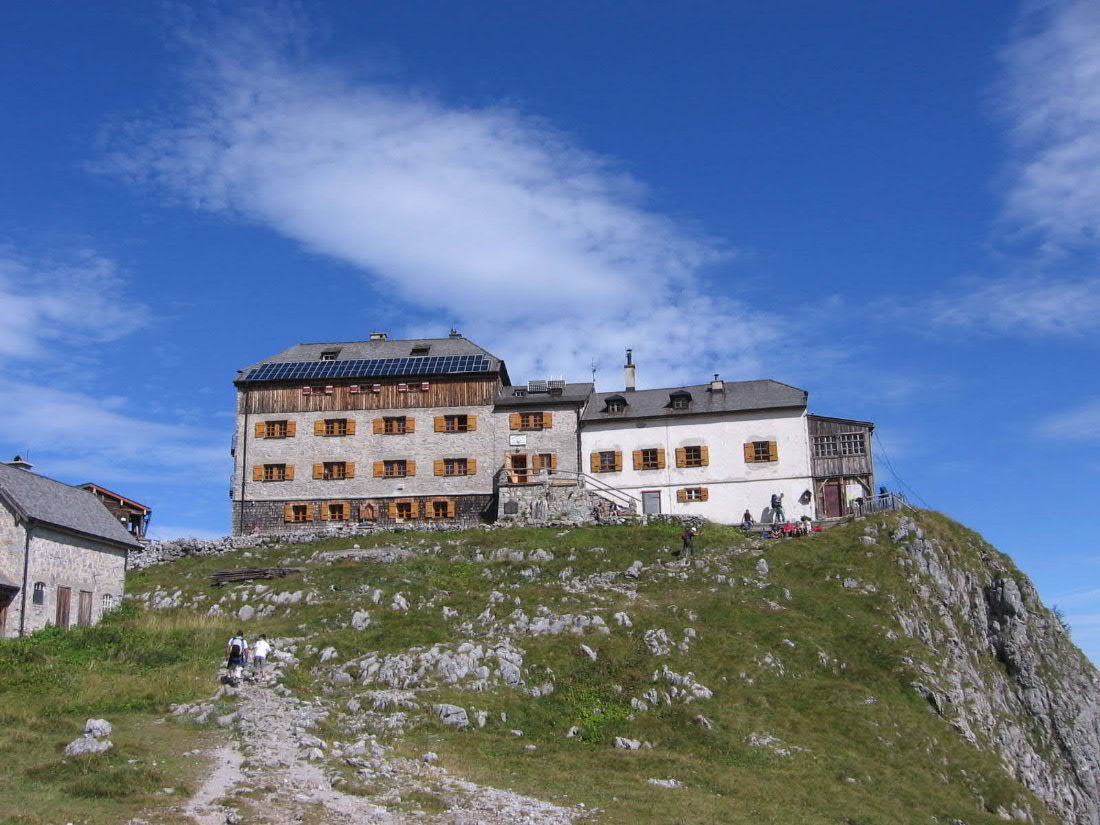

                                         PLX-Digi                                                     Watzmannhaus 1930m über NN

                                                                nach oben - zurück - nach unten


 .Datenschutz

.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.

__________________________________________________________________________________________________

                                                           WX-Station DL2MAX

               Hier findet die kabellose Wetterstation WS 2000 von ELV Verwendung.Die Daten werden
               mittels PC-Interface im Wetterprogramm Weather Display ausgewertet und in das
               Ui-view Programm konvertiert,ein TM-D700 mit eingebautem TNC sendet auf der
               APRS-Frequenz von 144,800 MHz die WX-Daten aus..Ebenfalls alle 30 Minuten werden die
               WX-Daten auch auf diese Homepage hochgeladen.
               Auf dem PC (Laptop) läuft noch die normale APRS-Bake und das Echolink Gateway
               DM0ZBD-L und für die Webcam das Programm Cam2Com von Sabsik mit dem Timestamp
               von fwink.Für das abschalten bzw. herunterfahren der Anwendungen wird die PC-Schaltuhr
               von Data Becker verwendet.

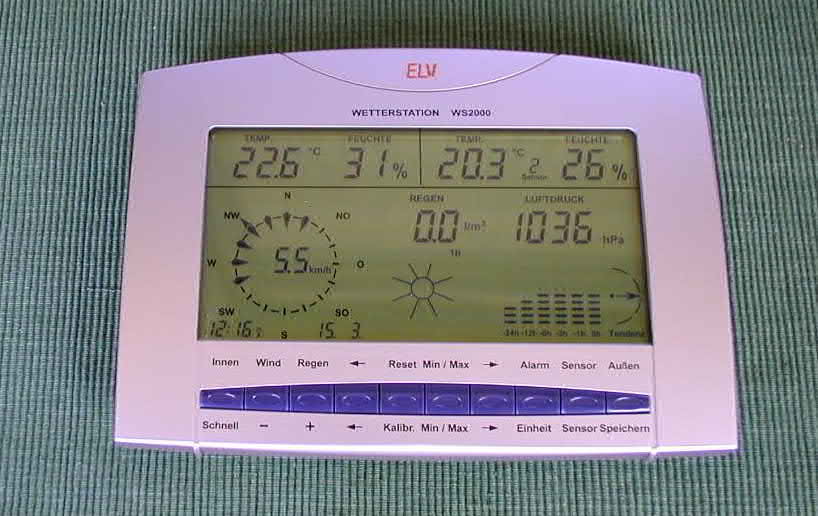

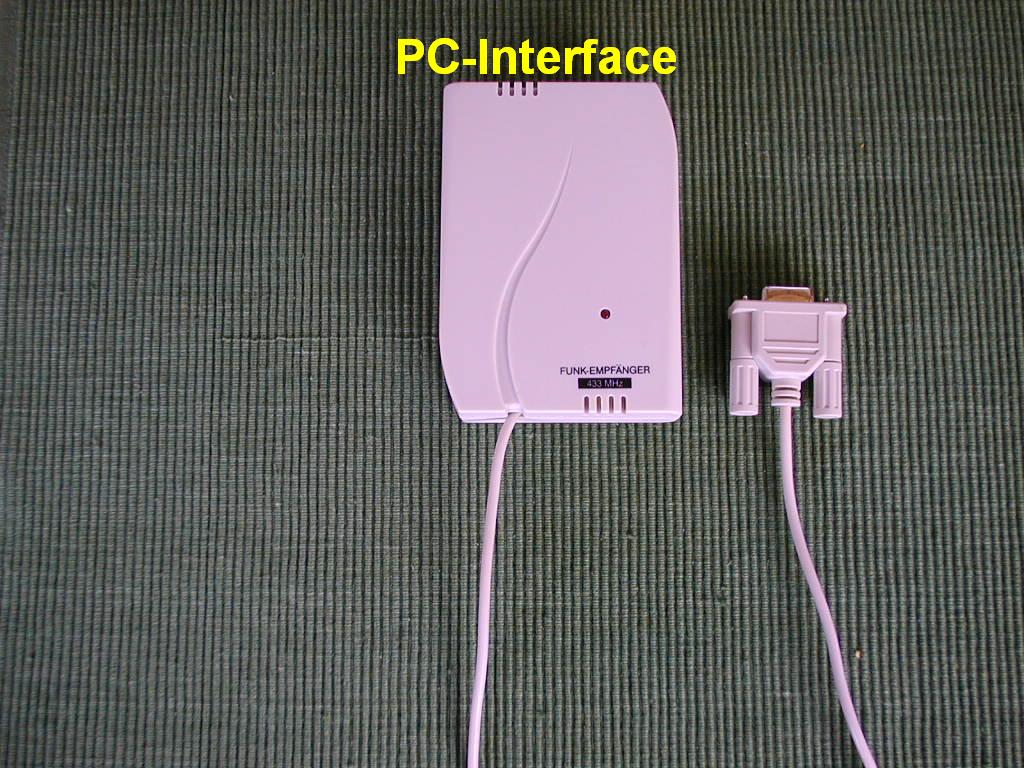

                                      Display WS 2000                                            PC-Interface mit DCF 77Uhr





                               Wetterstation DL2MAX                                                      Webcam  DL2MAX

                                                              zur Aktualisierung in die Bilder klicken!

                                                                             nach oben - zurück
26.04.2019

_________________________________________________

                              WX-Statio DO1MSR

                                    (zur Zeit nicht in Betrieb)

           Hier wurde die Ultimeter 800 von Peet Bros. mit einem WX-Trak von Bayonics eingesetzt.
          Die Wetterdaten werden in einem PIC-E aufbereitet und mit einem ICOM IC 2E auf der
          APRS-Frequenz 144,800 MHz abgestrahlt.Bei 12 V Betriebsspannung beträgt der
          Stromverbrauch inklusive Funkgerät(Standby) ca. 40 mA.

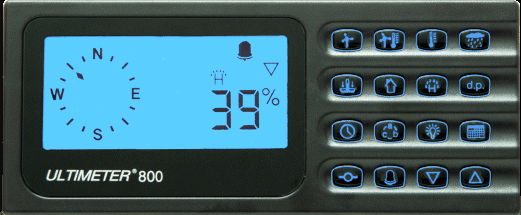

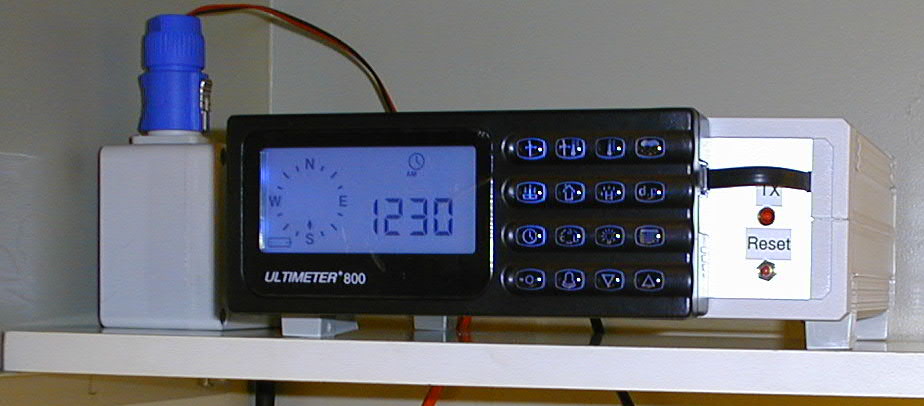

                       Ultimeter 800                                           WX-Track                              Ulimeter 800 im Schrank

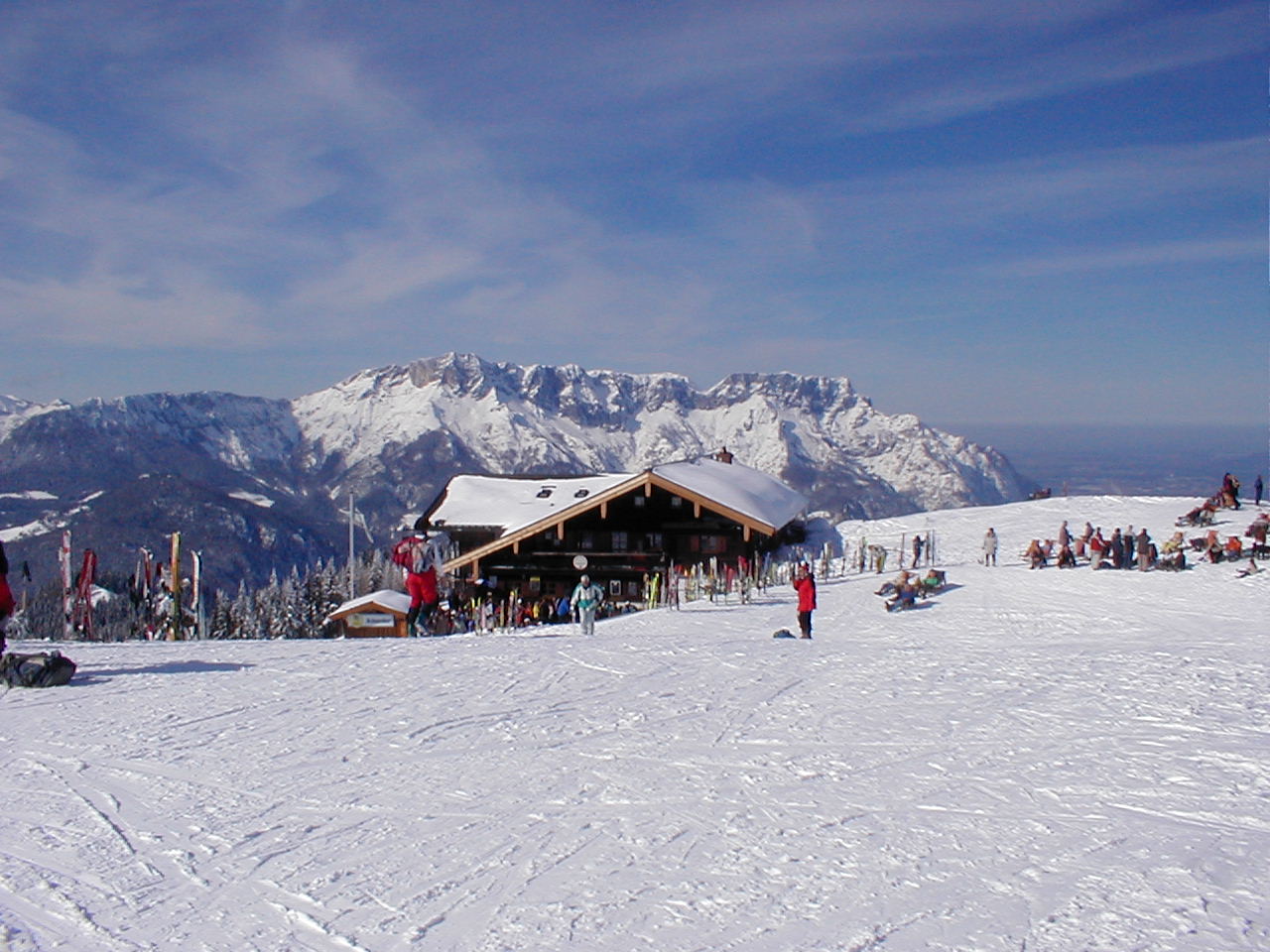

                                       Rossfeld 1600m NN                                      Rossfeld gegen Untersberg





                                                                                  Live Cam

                                                             zur Aktualisierung in das Bild klicken
